Картинка со звуком: что означала таблица, которую раньше показывали на ТВ во время профилактики

Технологии Гаджеты

Прямоугольная сетка с разноцветными квадратиками и линиями на экране телевизора наверняка заставала врасплох многих и заставляла сильно злиться: и дело не столько в продолжительном звуке «Пи-и-и-и», который сопровождал изображение, сколько в невозможности посмотреть любимые шоу из-за профилактических работ на канале. Но что это вообще за загадочные цветные полосы, фигуры и цифры?

Сегодня вероятность наткнуться на такую таблицу довольно мала: многие каналы не проводят профилактические работы с временной остановкой вещания. Но она все же есть! Если хотите вспомнить детство, вбейте в поиске браузера запрос «когда заканчивается профилактика на ТВ».
Конечно, телевизионщики включали эти таблицы с ужасным звуком вовсе не для того, чтобы кого-то разозлить. Разноцветные квадраты были необходимостью: без них невозможно было бы настроить оборудование таким образом, чтобы зрители видели качественную картинку и слышали чистый звук.

Что такое таблица УЭИТ

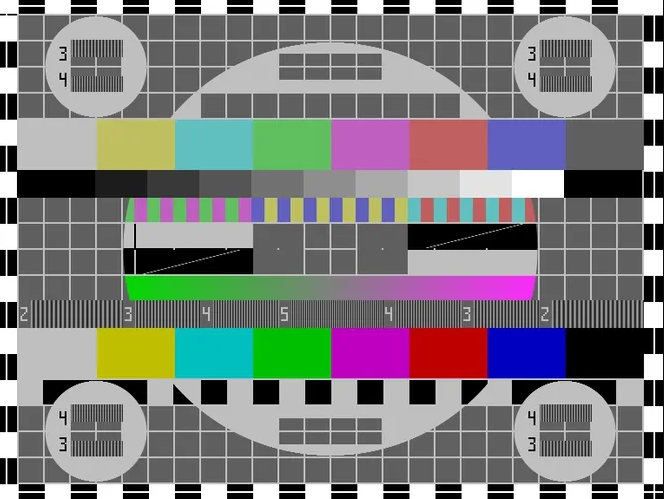

УЭИТ — аббревиатура, расшифровывающаяся как «Универсальная Электронная Испытательная Таблица». Первый ее вариант был разработан в 1970 году советскими инженерами, а уже через год вторая, доработанная версия была передана в эфир: она представляла собой сетчатое поле с черно-белой окантовкой, на котором были изображены круги, цветные полосы, серая шкала, вертикальные штрихи и прочие мелкие детали.

Задача этой таблицы заключалась в помощи настройки телевизора, которую должен был осуществить телемастер или сам зритель. Таблица была разработана для телевизоров аналогового типа, которые работали в системе SECAM. Важный момент: они подходили только для моделей с соотношением сторон экрана 4:3.

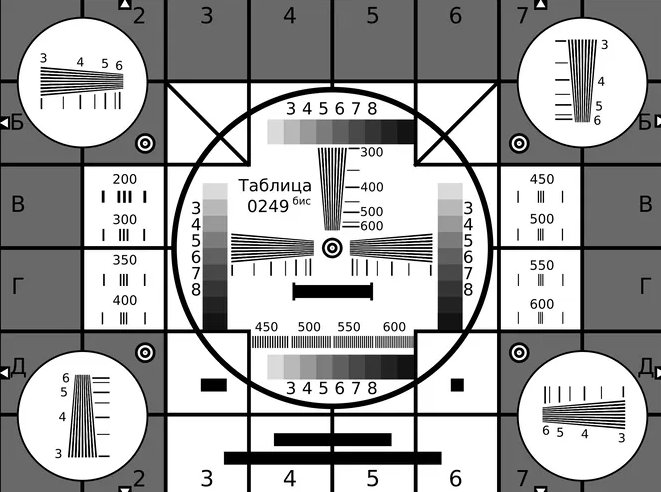

По правде говоря, УЭИТ появились гораздо раньше — в 1949 году, еще в эру черно-белого телевидения. Они также помогали регулировать уровень яркости, контрастности и четкости передаваемого изображения, а также выявлять дефекты и искажения сигнала.

Каждый из элементов на экране телевизора играл важную роль:

● Простая сетка на фоне дает возможность отрегулировать сведение лучей в кинескопе и визуально разделяет таблицу на ячейки.
● Кайма определяет размеры изображения.
● Большой круг в центре картинки необходим для контроля геометрических искажений растра.

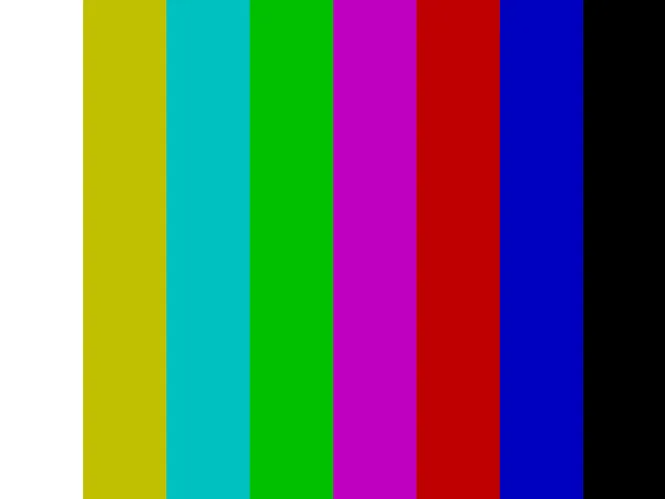

● Разноцветные полосы имеют насыщенность 75% и нужны для контроля цветопередачи.
● Цифры посреди таблицы помогают в установке яркости, контрастности, баланса белого и черного, а также других настроек изображения.
● Наконец, тот раздражающий сигнал частотой 1 кГц служит помощником в настройке звукового канала.
Со временем потребность в УЭИТ пропала: телевидение перешло с аналога на цифру, современные модели телевизоров начали оснащаться технологиями автоматической коррекции сигнала и автоматическими диагностическими системами, а качество вещания стало гораздо стабильнее.
