Палубный истребитель СУ-33

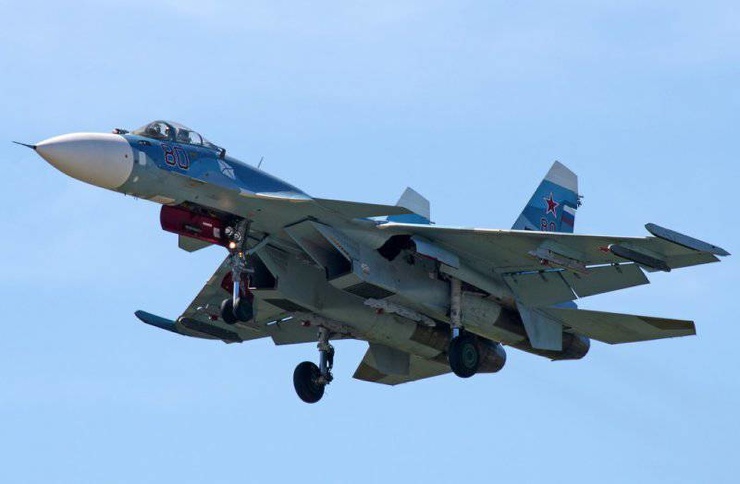

Су-33 (заводской шифр Т-10К; ранее известный как Су-27К; по кодификации НАТО: Flanker-D) — советский/российский палубный истребитель четвёртого поколения, разработанный для ВМФ России в ОКБ Сухого под руководством Михаила Петровича Симонова.


Палубный истребитель Су-33 предназначен для противовоздушной обороны корабельного авианосного соединения, обеспечения действий других видов авиации ВМФ, ведения воздушной разведки. Создан на базе истребителя Су-27. Су-33 - первый отечественный корабельный истребитель горизонтального взлета и посадки. В настоящее время это единственный самолет данного типа, имеющийся на вооружении ВМФ России. В 1973 году ОКБ П.О.Сухого предложило для перспективного многоцелевого авианосца, создававшегося по проекту 1160, семейство палубных самолетов «Буран», выполненное на основе истребителя Су-27.


В том же 1983 году в ОКБ им. П.О.Сухого приступили к оценкам возможности использования истребителя Су-27 с палубы авианосца (тогда же был заложен и первый корабль пр. 1143.5). Полномасштабные работы по созданию специализированной палубной модификации Су-27 (Т-10К) развернулись через год под руководством главного конструктора К.Марбашева. Общее руководство программой осуществлял генеральный конструктор М.П. Симонов. Эскизный проект Т-10К был защищен в 1984 году.


Первый полет опытного самолета корабельного базирования Т10-К1, состоялся 17 августа 1987 г. Машину пилотировал летчик-испытатель В.Г.Пугачев. В том же году был построен второй прототип, Т10К-2. 1 ноября 1989 года этот истребитель, впервые в истории русского флота, выполнил горизонтальную посадку с использованием аэрофинишера на палубу корабля - тяжелого авианесущего крейсера «Тбилиси». В этом историческом полете самолет пилотировал летчик-испытатсль В.Г.Пугачев, а 21 ноября он впервые посадил Т10-2 на палубу крейсера в ночных условиях. В декабре 1991 г. ТАВКР, уже переименованный в «Адмирал Флота Советского Союзе Кузнецов», совершил переход из Севастополя в Североморск, вступив в состав Северного флота России. К кораблю был приписан истребительный авиаполк ВМФ, получивший на вооружение 24 истребителя Су-27К первой серии. В октябре 1994 года Государственные испытания самолета были завершены и он под обозначением Су-33 был принят на вооружение.


Су-33 создан на базе многоцелевого истребителя Су-27. Он является первым в мире серийным самолетом, выполненным по схеме «горизонтальный интегральный триплан», сочетающей нормальное горизонтальное оперение с передним горизонтальным оперением (ПГО), которое установлено в зоне замыкающего шпангоута головной части фюзеляжа. По сравнению с «сухопутным» прототипом вместо флаперонов применен двухсекционный закрылок, способствующий уменьшению посадочной скорости. Приняты меры по увеличению коррозионной стойкости.


Конструкция основных элементов планера корабельного истребителя по сравнению с самолетом наземного базирования усилена. Высота килей несколько уменьшена. Консоли крыла и горизонтальное оперение выполнены складывающимися (посредством гидравлического привода, повоpот осуществляется нa угол 135°), что значительно уменьшает габариты самолета при стоянке на палубе или в ангаре. Для этой же цели носовой радиопрозрачный обтекатель и законцовка центральной балки при стоянке могут откидываться вверх.

В отличие от Су-27 консоли цельноповоротного основного rоpизонтального оперения могут отклоняться на всех скоростях полета только совместно (на угол - 7°/+70°). По сравнению с Су-27 на корабельном самолете усилено шасси. Основные опоры оснащены колесами уменьшенного диаметра (1030 х 350 мм), носовая опора имеет два колеса (620 х 180 мм) и может поворачиваться на угон ±60°, что обеспечивает повышенную маневренность самолета на палубе. Давление в пневматике по сравнению с Су-27 повышено. В кабине самолета установлено усовершенствованное катапультное кресло К-36К, спинка которого наклонена на угол 30°, что позволяет летчику легче выдерживать перегрузки при ведении маневренного воздушного боя.

Силовая установка. Два ТРДДФ АЛ-31Ф(2 х 12500 кгс) или АЛ-31К(2 х 13300 кгс). Су-33 может оснащаться подвесными топливными баками. Убирающаяся в нерабочем положении Г-образная штанга дозаправки топливом в полете расположена в передней части фюзеляжа, слева от кабины летчика. Роль самолета-заправщика может выполнять другой истребитель Су-33 с подвесным контейнером (способен передать в воздухе до 6000 кг топлива).

Пилотажно-навигационный комплекс ПНК-10К включает систему автоматического управления с автоматом тяги двигателей, обеспечивающую полет с коррекцией координат oт систем спутниковой навигации и дальней радионавигации, возвращение к кораблю и заход на посадку в автоматическом режиме с использованием корабельной системы «Резистор-К-42» (посадка возможна при метеоминимуме 30х400 м, а также полностью автоматический заход на посадочную полосу вплоть до касания).


В кабине летчика вместо стандартного для Су-27 индикатора прямой видимости (ИПВ) установлен многофункциональный индикатор на ЭЛТ, на который может быть выведена навигационная, тактическая и прицельная информация, а также информация о состоянии бортовых систем самолета.


Кабина оборудована пилотажно-навигационными приборами, позволяющими выполнять боевую задачу днем и ночью в любых метеоусловиях, а также системой отображения информации на фоне лобового стекла. Катапультируемое кресло К-36 обеспечивает спасение экипажа на любых высотах и скоростях, в том числе и при их нулевых значениях. Пилот самолета имеет противоперегрузочный костюм ППК-15, позволяющий ему эффективно работать при перегрузках до 10ц. На самолете применена нашлемная система целеуказания типа НСЦ-1. Эта система осуществляет захват головками самонаведения ракет цели, на которую направлен визир, закрепленный на шлеме пилота. Летчики, пилотировавшие Су-33, положительно отзываются о его пилотажных и взлетно-посадочных характеристиках. Самолет не имеет аналогов среди зарубежных машин и значительно превосходит истребители Р-14 и Р-18 - основные палубные истребители ВМФ и корпуса морской пехоты США.


Су-33 — самый дальнобойный и мощный в мире истребитель корабельного базирования.
Производят его в Комсомольске-на-Амуре, где до 2015 года уже выпущено более 2000 самолетов брэнда «Сухой». В 2015 году этот палубный истребитель намерен сохранять позиции по зарубежным поставкам. В России он признан как один из приоритетных направлений развития морской палубной авиации в 2015 году.


Кабина Су-33




Основные летно-технические характеристики:
• Длина самолета - 21,2 м,
• Размах крыла - 15,9 м,
• Вес пустого - 10,700 кг, топлива - 4,600 кг, максимальный взлетный 38,800 кг, боевой нагрузки - 8,000 кг
• Максимальная скорость у земли - 1300 км/ч, на высоте - 2120 км/ч,
• Потолок - 17,000 м,
• Дальность полета - 3200 км.
• Экипаж, чел.- 2
• Вооружение самолета: авиапушка ГШ-30−1 (150 снарядов). Бомбы калибром до 500 кг и блоки НАР общей массой до 8000 кг. Управляемые ракеты «воздух-воздух» Р-27, Р-73. Был оснащен БРЛС «Сокол» («Жук-МСФ») с пассивной фазированной антенной решеткой, что позволяло интегрировать широкую номенклатуру управляемых ракет «воздух-земля», «воздух-корабль».

Памятник Су-33, открытый в Комсомольске-на-Амуре на территории авиационного завода.
