Электромотоцикл для внучки своими руками

Рассказывает пользователь портала drive2 под ником pehov63.

Первоначально была идея установить электродвигатель на готовую детскую машинку или мотоцикл, даже нашел донора, но потом решил все делать самостоятельно.В закромах имелись двигатели на 24В с редуктором.

Для постройки мотоцикла очень удачно пригодились детали и материалы которые неизвестно для чего собирались и хранились в течении нескольких лет.

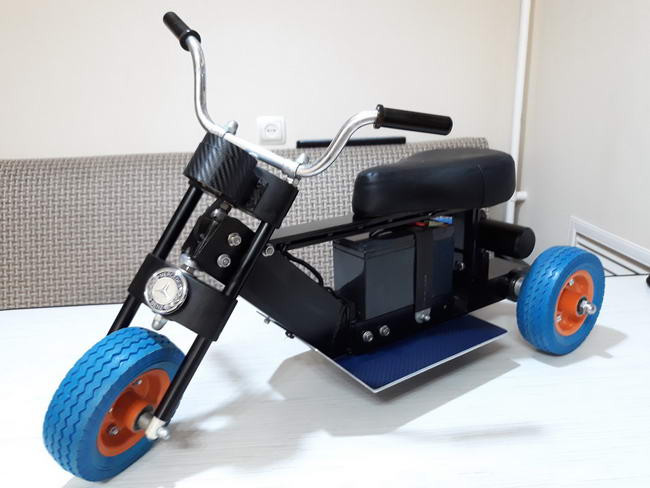

Рама мотоцикла изготовлена из алюминиевого профиля. Руль выгнут из алюминиевого прутка, из него же изготовлены перья вилки. Ручки руля выточены из карболита. Вилка вращается на подшипниках от велосипедной педали. Колеса от китайских тележек приобрел на рынке. Все колеса вращаются на подшипниках, ход очень легкий. Двигатель с редуктором закреплен на шарнире.

Для передачи вращения используется плоский ремень от электроинструмента, а для его натяжения служит пружина. Имеется возможность опустить и зафиксировать двигатель для разъединения передачи. При испытаниях несколько раз менял диаметры приводных шкивов, добиваясь оптимальной скорости движения.

Аккумулятор 12В 7Ач от компьютерного ИБП. Для его зарядки используется самодельное зарядное устройство подключаемое к разъему на раме мотоцикла. Контроль заряда аккумулятора осуществляется вольтметром от ВАЗ. Выключатель питания имеет три положения — Вперед, Выкл.Назад.

Включение двигателя осуществляется микровыключателем закрепленным на педали. Седло изготовлено из вспененного упаковочного материала, чехол из натуральной кожи сшила супруга. Эмблему известной фирмы пришлось прикрутить к вилке, так как имелось лишнее отверстие :-)).Вес мотоцикла примерно 8 кг (многовато). Запас хода 40-60 минут. Грузоподъемность 50 кг (проверяла дочка) :-)).

Так как наша внучка живет в другом городе, то для расчета эргономики мотоцикла я попросил дочь измерить ее. Из пластика был изготовлен макет. Дочка долго смеялась, когда увидела фото макета и узнала для чего мне это было нужно.

Впервые увидев мотоцикл, внучка отнеслась к нему настороженно. Несколько дней просила покатать на мотоцикле зайца, потом освоилась и стала кататься сама.

К следующему приезду внучки хочу поменять колеса на более легкие (вес одного колеса от тележки 600 г). Нашел подходящие от детской коляски. Также заменить аккумулятор на литиевый, более легкий и с большим напряжением, ребенок растет и можно увеличить скорость. Возможно в педаль установлю регулятор оборотов от шуруповерта.

Хочу поблагодарить своего друга Николая Николаевича за предоставленный доступ к токарному станку и извиниться за то, что стырил несколько болтиков из коробочек в его мастерской
